产品概述
FD3051SLT差压液位变送器结构上由FD3051S系列差压变送器和焊接安装的液位法兰组成。作用在高压侧的压力，首先经液位法兰上的膜片和填充液，再经变送器本体，最后到测量传感器的高压侧。
FD3051SLT液位变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量，然后将其转变成4~20mA DC HART电流信号输出。FD3051SLT也可与FDT375手持终端FDM100Modem 相互通信，通过它们进行参数设定、过程监控等
测量介质：适合测量高温、高粘度、腐蚀性、易沉淀等 流体介质
测量范围（未迁移时）：0—1KPa～3MPa
精度：±0.075%，0.1%
接液膜片：不锈钢 316L、哈氏合金C

技术性能

使用对象：    液体、气体或蒸汽

测量范围：    见选型规格表

输出信号：  4～20mA dc.输出，叠加HART协议数字信号（两线制）

电    源：   外部供电24V dc.，电源范围12V～45V

负载特性：

危险场所安装：      隔爆型dsIICT5;

                    本安型 iaIICT5; （详见防爆说明书）

迁移特性：在最小量程时，最大正迁移零点是39/40倍的量程上限值, 最大负迁移零点可以是量程下限值，绝对压力变送器无负迁移。（不管输出形式如何，正负迁移后，其量程上、下限均不得超过量程的极限）

温度范围：    电子线路板工作在      -40～85℃；

             敏感元件工作在         -40～104℃；

                 储存温度                  -40～85℃；

                 带数字显示                 -20～65℃（正常运行）；

                                             -40～85℃（无损坏）；

相对湿度：0～95%

超压极限：HT3151DP型、HT3151AP和HT3151GP量程3到8 加0(绝对压力)～13.78MPa压力变送器不损坏；HT3151GP量程9压力不超过31.29MPa；HT3151GP量程0压力不超过51.4MPa；正常工作压力在3.43kPa(绝对压力)至量程上限。对于315LT符合其压力等级。

容积变化量：小于0.16cm³

阻    尼: 时间常数在0.2～32.0s之间可调。

启动时间：3s，不需预热。

二、性能指标

(在无迁移、316不锈钢隔离膜片及其他标准测试条件下。)

量程比：40：1（HT3151智能型）

精  度： HT3151智能型：（量程3、4、5,）在标准环境下

精度为：±0.1%，±0.2%

（HT1151型：量程6、7、8、9、0）

精度为：±0.15%，±0.25%

HT3151模拟型

精度为：的±0.25%

稳定性: 最大量程范围的±0.25%/6个月（HT3151智能型，剔除其它环境影响）

温度影响：零点温度误差为最大量程的±0.25/55℃

        包括零点和量程的总温度误差为最大量程的±0.5/55℃

        注意：对于量程3温度影响误差加倍；以上为智能产品，模拟型较智能误差加倍。

静压影响：（DP型在线性输出时）零点误差:加静压140kgf／cm²后，量程4﹑5的零点误差为最大量程范围的±0.25%，量程3﹑6﹑7﹑8的零点误差为最大量程范围的±0.5%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。

（HP型在线性输出时）零点误差:加静压31.2MPa后，零点误差小于最大量程的±2.0%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。

电源影响：小于输出量程的0.005%／V。

振动影响：在任意轴向上，频率为200Hz，引起的误差为最大量程范围的±0.05%／g。

负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。

安装位置影响：最大可产生不大于0.25kPa的零位误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影响。

三、结构指标

接液件材料：    隔离膜片：316不锈钢、哈氏合金C、蒙乃尔合金和钽；

            排气/排液阀：316不锈钢、哈氏合金C和蒙乃尔合金；

            法兰和接头：316不锈钢、哈氏合金C、蒙乃尔合金

            “O”形圈：氟橡胶；

非接液件材料：  灌充液体：硅油

            螺栓：碳钢镀锌；

            电气壳体：低铜铝合金；

            “O”形圈：丁腈橡胶

            涂层：聚酯环氧树脂。

引压连接件：    法兰引压口1／4—18NPT(锥管螺纹)；

        接头压口1／2—14NPT(锥管螺纹)；

电气连接：      用1／2—14NPT带螺纹端导线管。

重    量：     3.5 kg(不包括选件，LT型8.9～22.9kg)

一、使用范围

智能高静压差压变送器用于高工作压力环境下测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。

二、产品特点

     两线输入输出全隔离，超强抗干扰
全面支持三按键，现场无需手操器
高稳定性，迁移比100：1
精度等级：优于0.2%
超小温度漂移，赶超国际同类产品
标准4-20mA.带超级HART通讯协议
高静压差压变送器是一种适用于石化和电站高压装置的差压变送
器，由于其耐压高达32Mpa，并可承受单项过载压力而不被损坏，因
此能可靠地用于高压系统的差压测量。

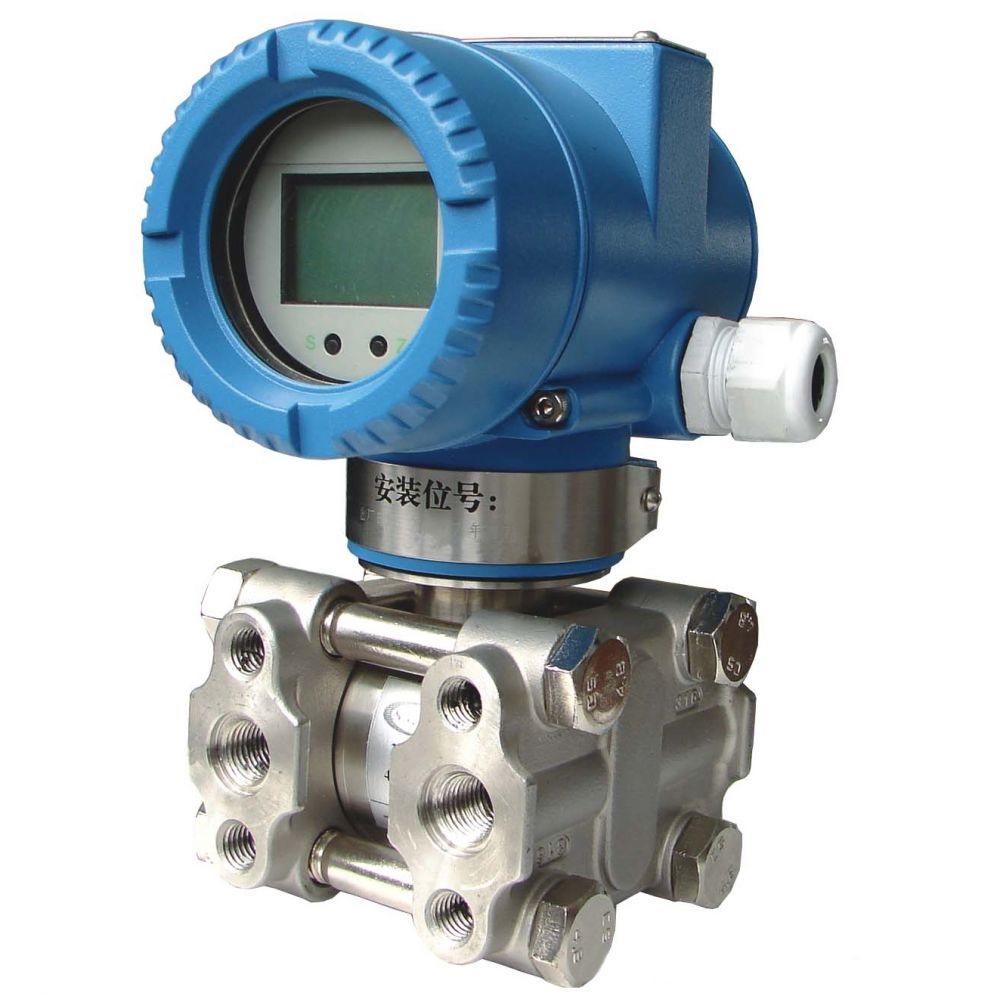

一、产品简介

智能压力变送器，是我公司研制生产的新一代全智能电容式压力/差压变送器，采用引进国外先进技术生产的高精度小型化电容式传感器，在转换原理上利用数字化补偿技术对温度，静压进行补偿，提高其测量精度，大大降低了温度飘移对转换结果的影响。具有长期稳定性好，质量可靠，自诊断能力强等特点。
     在使用上，可与罗斯蒙特275型手持通信接口或西安中盛测量技术有限责任公司自主研发生产的HT388型手持通信接口进行通信，并完成地址查寻，测试，组态等操作。可以实现从控制室、变送器安装现场或回路中的任何接线端点与变送器进行通信并完成远程调试。

二、产品规格

使用对象：液体、气体或蒸汽等
测量范围：见选型规格表
输出信号：4~20mADC输出，HART协议数字信号
电源：外部24VDC供电，电源范围12~45V。（两线制）
温度范围：电子部分：-40~85
              敏感元件：-40~104
              储存温度：-40~85
              带数字显示：-25~70（正常显示）
                    -40~85 （无损坏）
                     （单位：摄氏度）
相对湿度：0~95%
启动时间：3S（不需预热）
精度：0.1~0.2级

一、产品简介

远传压力、差压变送器是由远传装置感受测量压力，再通过充油的毛细管传至变送器本体，实现对压力或差压的测量。避免被测介质与变送器本体接触。

二、适用情况

1、 被测介质温度高，需要变送器远离。

2、 被测介质回复是测量管道或测量元件。

3、 被测介质为高粘度液体或含有悬浮颗粒。

4、 被测介质引入变送器会产生固垢或结晶。

5、 为防止污染更换被测介质要求冲洗测量系统。

6、 必须保持卫生安全。

技术性能

使用对象：    液体、气体或蒸汽

测量范围：    见选型规格表

输出信号：  4～20mA dc.输出，叠加HART协议数字信号（两线制）

电    源：   外部供电24V dc.，电源范围12V～45V

负载特性：

危险场所安装：      隔爆型dsIICT5;

                    本安型 iaIICT5; （详见防爆说明书）

迁移特性：在最小量程时，最大正迁移零点是39/40倍的量程上限值, 最大负迁移零点可以是量程下限值，绝对压力变送器无负迁移。（不管输出形式如何，正负迁移后，其量程上、下限均不得超过量程的极限）

温度范围：    电子线路板工作在      -40～85℃；

             敏感元件工作在         -40～104℃；

                 储存温度                  -40～85℃；

                 带数字显示                 -20～65℃（正常运行）；

                                             -40～85℃（无损坏）；

相对湿度：0～95%

超压极限：HT3151DP型、HT3151AP和HT3151GP量程3到8 加0(绝对压力)～13.78MPa压力变送器不损坏；HT3151GP量程9压力不超过31.29MPa；HT3151GP量程0压力不超过51.4MPa；正常工作压力在3.43kPa(绝对压力)至量程上限。对于315LT符合其压力等级。

容积变化量：小于0.16cm³

阻    尼: 时间常数在0.2～32.0s之间可调。

启动时间：3s，不需预热。

二、性能指标

(在无迁移、316不锈钢隔离膜片及其他标准测试条件下。)

量程比：40：1（HT3151智能型）

精  度： HT3151智能型：（量程3、4、5,）在标准环境下

精度为：±0.1%，±0.2%

（HT1151型：量程6、7、8、9、0）

精度为：±0.15%，±0.25%

HT3151模拟型

精度为：的±0.25%

稳定性: 最大量程范围的±0.25%/6个月（HT3151智能型，剔除其它环境影响）

温度影响：零点温度误差为最大量程的±0.25/55℃

        包括零点和量程的总温度误差为最大量程的±0.5/55℃

        注意：对于量程3温度影响误差加倍；以上为智能产品，模拟型较智能误差加倍。

静压影响：（DP型在线性输出时）零点误差:加静压140kgf／cm²后，量程4﹑5的零点误差为最大量程范围的±0.25%，量程3﹑6﹑7﹑8的零点误差为最大量程范围的±0.5%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。

（HP型在线性输出时）零点误差:加静压31.2MPa后，零点误差小于最大量程的±2.0%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。

电源影响：小于输出量程的0.005%／V。

振动影响：在任意轴向上，频率为200Hz，引起的误差为最大量程范围的±0.05%／g。

负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。

安装位置影响：最大可产生不大于0.25kPa的零位误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影响。

三、结构指标

接液件材料：    隔离膜片：316不锈钢、哈氏合金C、蒙乃尔合金和钽；

            排气/排液阀：316不锈钢、哈氏合金C和蒙乃尔合金；

            法兰和接头：316不锈钢、哈氏合金C、蒙乃尔合金

            “O”形圈：氟橡胶；

非接液件材料：  灌充液体：硅油

            螺栓：碳钢镀锌；

            电气壳体：低铜铝合金；

            “O”形圈：丁腈橡胶

            涂层：聚酯环氧树脂。

引压连接件：    法兰引压口1／4—18NPT(锥管螺纹)；

        接头压口1／2—14NPT(锥管螺纹)；

电气连接：      用1／2—14NPT带螺纹端导线管。

重    量：     3.5 kg(不包括选件，LT型8.9～22.9kg)
